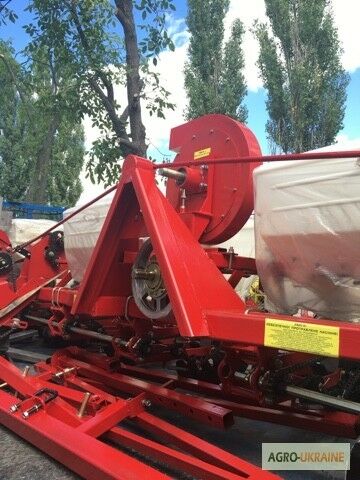

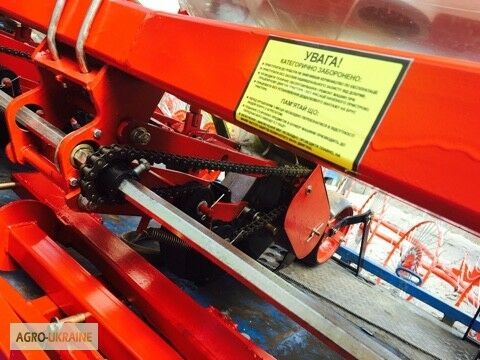

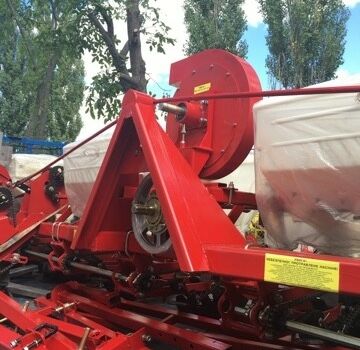

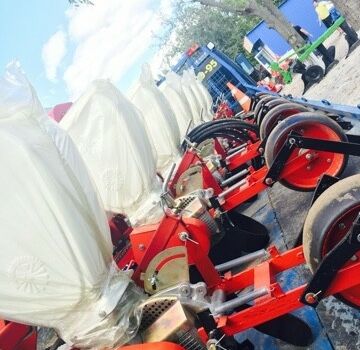

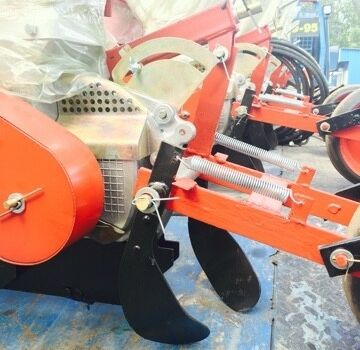

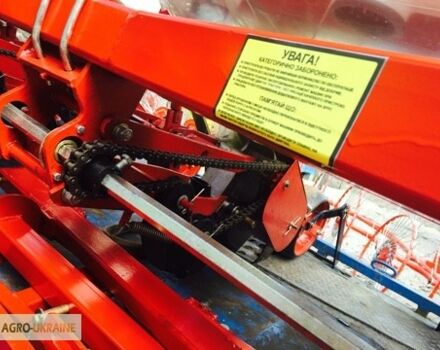

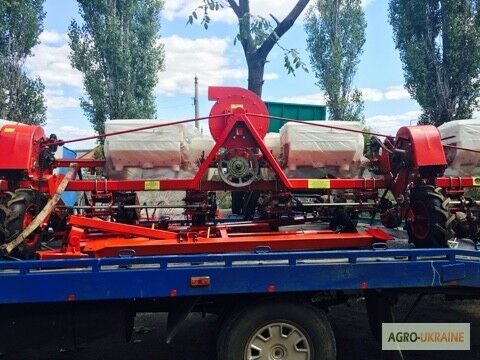

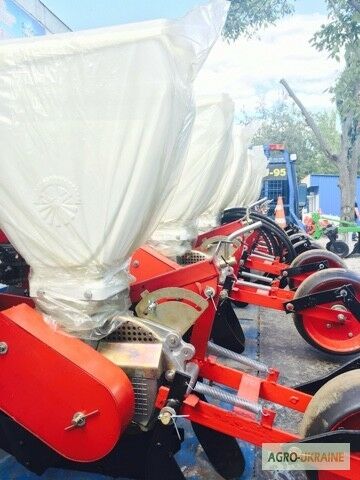

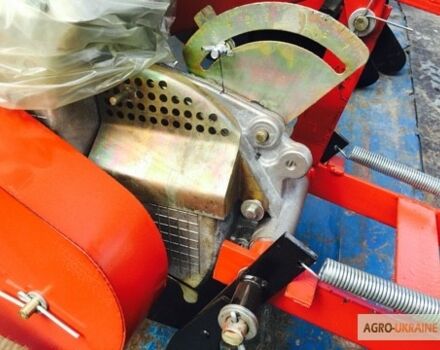

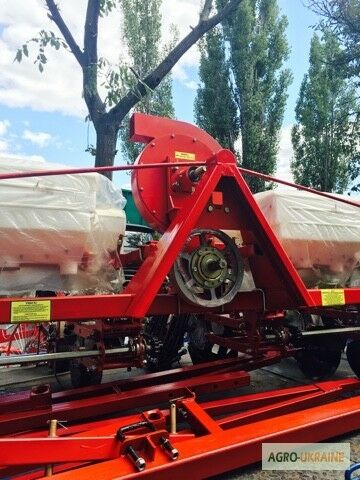

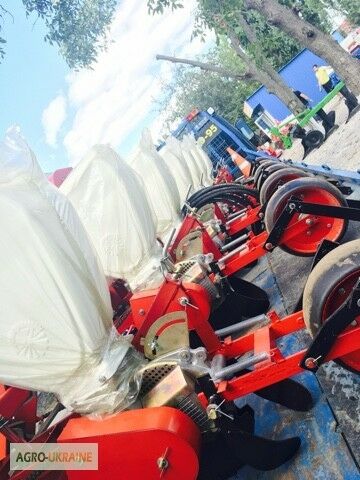

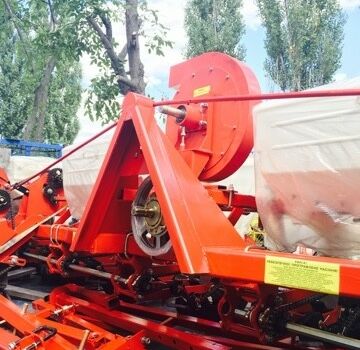

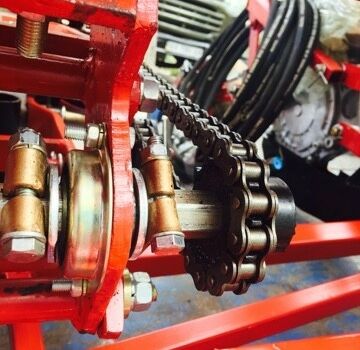

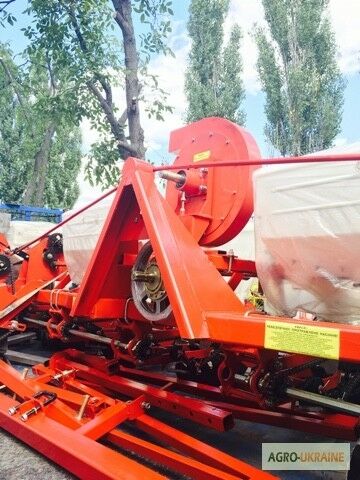

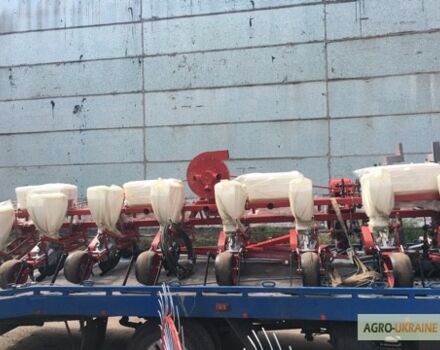

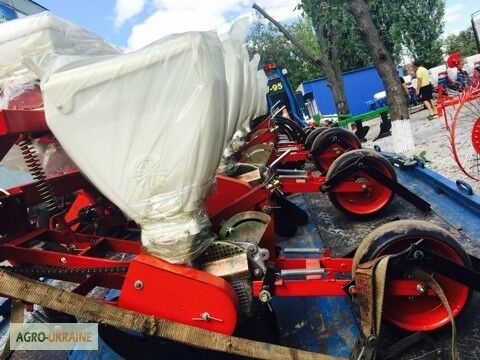

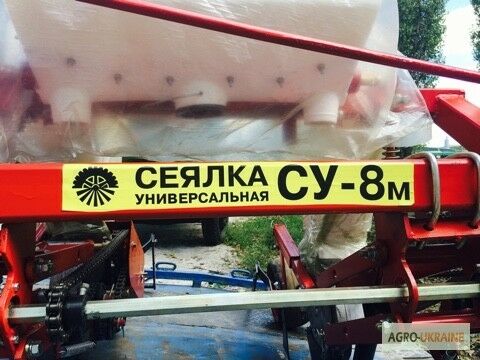

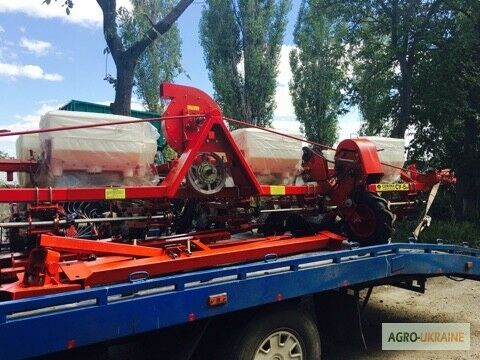

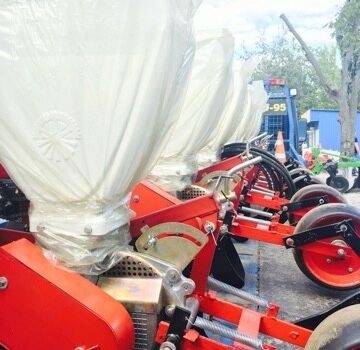

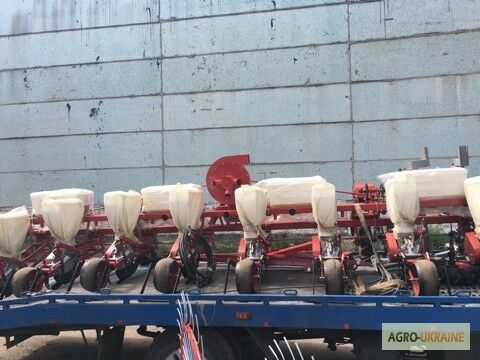

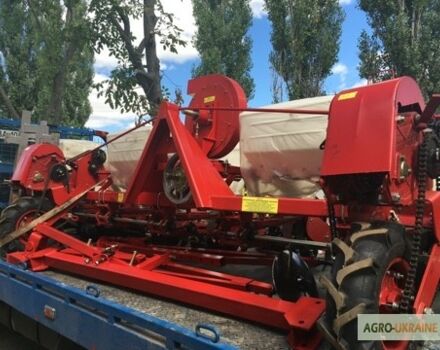

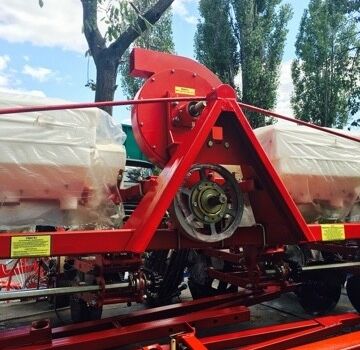

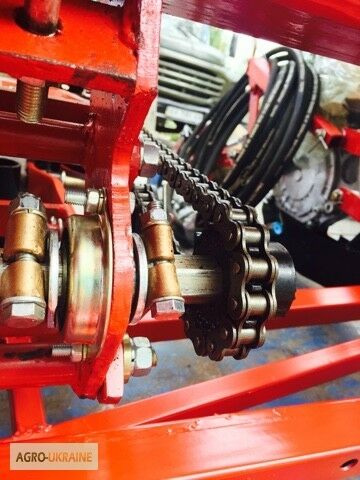

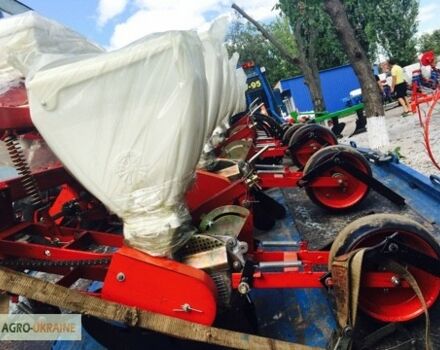

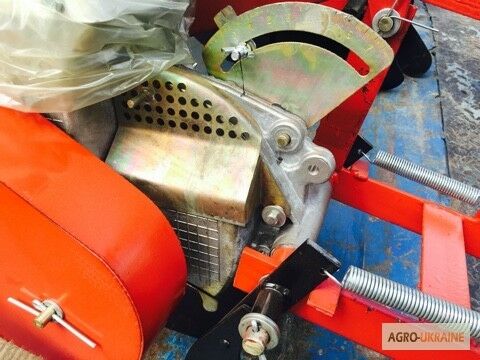

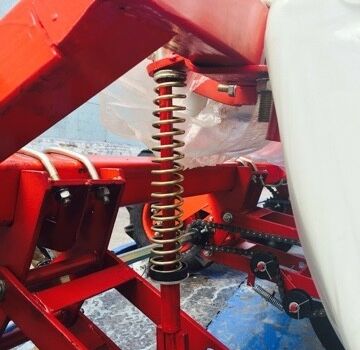

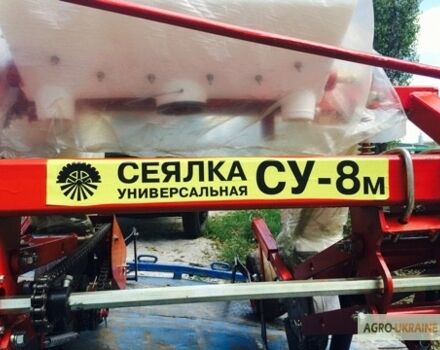

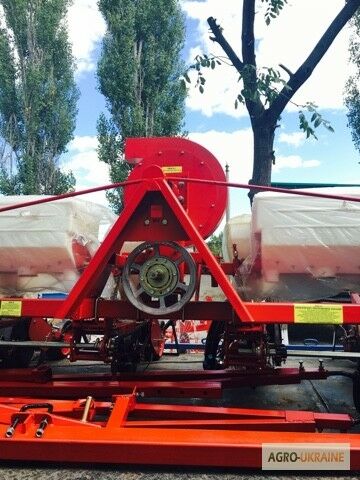

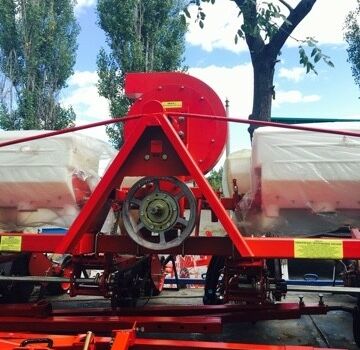

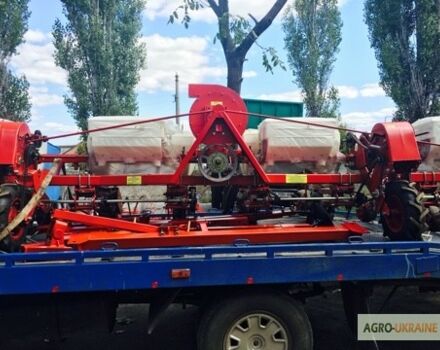

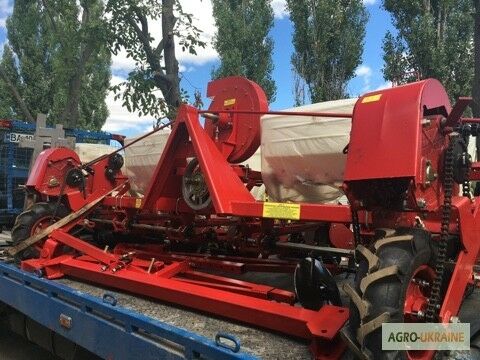

Сеялка универсальная пневматическая СУПН-8, СУПН-8-01, СУПН-8М Сеялка СУПН-8, СУПН-8-01, СУПН-8 предназначена для пунктирного посева калиброванных и некалиброванных отсортированных семян кукурузы, подсолнечника, клещевины и сорго, а также семян кормовых бобов, сои, фасоли и люпина с одновременным, раздельным от семян, внесением минеральных удобрений и прикатыванием почвы в рядках. Сеялка СУПН-8 - создание разрежения обеспечивается вентилятором, приводимом во вращение гидромотором от гидросистемы трактора. Сеялка СУПН-8-01 - создание стабильного разрежения в пневмосистеме обеспечивается приспособлением СУПА 02.000 - газоструйным компрессором. Сеялка СУПН-8М - создание разрежения обеспечивается вентилятором с приводом от ВОМ трактора - 540 об/мин. Сеялки СУПН-8 агрегатируются с тракторами ЮМЗ, МТЗ-80/82, Т-70С. Принцип работы сеялки СУПН-8 заключается в следующем. Посредством механизма передач от опорно-приводных колёс осуществляется вращение семявысевающих дисков и пружинных шнеков туковысевающих аппаратов. Вакуум в подковообразной полости крышки высевающего аппарата сеялки СУПН-8 создаётся либо вентилятором, приводимым во вращение гидромотором от гидросистемы трактора, либо путём разрежения от выхлопной трактора с помощью специальной трубы. Для контроля величины разряжения на вентиляторе или на выхлопной установлен регулировочный клапан с мембранным тягомером, показывающим давление. Семена присасываются к находящимся в зоне разряжения отверстиям вращающего диска и транспортируются из заборной камеры в зону сброса. Удаление лишних семян, присосавшихся к отверстиям, обратно в заборную камеру осуществляется штырями вилки, установленной в заборной камере аппарата сеялки СУПН-8, между которыми при вращении диска проходят присосавшиеся к отверстиям семена. В нижней части аппарата при переходе отверстий из зоны разрежения в зону атмосферного давления семена по одному отпадают из отверстия и укладываются на дно борозды, образованной семенной пятой сошника. Пружинные шнеки туковысевающего аппарата сеялки СУПН-8 с левой и первой навивкой выносят удобрения из бункера в воронки. Рассеиватели, совершая колебательные движения у выходных окон воронок, рассредоточивают поток туков, обеспечивая равномерную струю в тукопроводах, а затем в борозды образованные туковыми пятами сошников. Зогортачи сеялки СУПН-8 закрывают почвой борозды с уложенными в них семенами и удобрениями. Затем находящиеся за загортачами прикатывающие колеса уплотняют почву над бороздами, создавая контакт семян с почвой и условия для подтягивания для них влаги. В конце шлейфы или цепь выравнивают рельеф поля и создают мульчированный слой почвы. Сеялки агрегатируются с тракторами МТЗ-80. Техническая характеристика сеялки СУПН-8: (//agro-ukraine.com) Производительность, га/час 3,36-3,9 Ширина захвата, м 3,6 Ширина междурядий, см 70 Глубина заделки, мм 40-120 Норма высева семян, кг/га 2-16 Рабочая скорость км/ч 5-7 Масса, кг 1240 УСТРОЙСТВО СЕЯЛКИ СУПН-8 Сеялка СУПН-8 состоит из следующих узлов: Рабочая секция – 8 шт. Туковысевающий аппарат – 4 шт. Вентилятор Рама Опорно-приводные колеса Маркеры Навесное устройство Механизм привода Устройство рабочей секции: Бункер Высевающий аппарат Комбинированный сошник Загортачи Прикатывающее колесо Шлейф Парллелограмная рамка Устройство высевающего аппарата: Диск с отверстиями Сбрасывающая вилка Ворошилка Прокладка с серпообразным вырезом Корпус Крышка корпуса со штуцером ПРИНЦИП РАБОТЫ Семена из бункера самотеком поступают в высевающий аппарат, подходят к отверстиям, с обратной стороны отверстий находится серпообразный вырез прокладки. Ворошилка не дает семенам слёживаться и улучшает подход семян к отверстиям. Вакуум от насоса доводится до выреза. В результате семена присасываются к отверстиям. Диск вращаясь, подводит отверстия с семенами к сбрасывающей вилке. Если к отверстию прикрепилось два семени, то через зубья вилки пройдет только одно семя. Далее отверстия с семенами подходят вниз, вырез в прокладке заканчивается, вакуум пропадает и семя падает в сошник. Сошник делает бороздку, укладывает сначала туки, они присыпаются землей и далее, в бороздку, падают семена, так что нет контакта семян с туками, и семена не сгорят. Загортачи закрывают бороздку, прикатывающее колесо уплотняет почву, в зоне семян, а шлейф выравнивает поверхность поля. РЕГУЛИРОВКИ Норма высева семян — скоростью высевающего диска — заменой передаточного отношения в редукторе – 45 передач. Глубина заделки семян перстановкой кулисы, соединяющей сошник с параллелограмной рамкой — перестановка кулисы на одно отверстие изменяет глубину на 1 см. Ширина междурядий — престановкой рабочих секций по раме — от центра к краям. Ширина стыковых междурядий — изменением вылета маркеров. Норма высева туков — изменением размера выгрузного окна на туковысевающем аппарате.
